概要
グループリンク用途/形狀/製造範圍
グループリンク鋼種特性
グループリンク化學成分
グループリンク物理性質
グループリンク机械性能
グループリンク淬火回火
グループリンクTOKKIN的優勢
グループリンク相關頁面
グループリンク製造地
台灣特金
上海特金
特金總部
概要
此材料可以透過淬火提高硬度，因此適用於剃刀、美工刀、醫用手術刀等各類刀具。
藉由本公司成熟的壓延與熱處理技術，能精細控制碳化物顆粒尺寸，進而提高淬火性能、刃口加工性和耐磨性。
本公司不僅生產高碳鋼，也生產各類不銹鋼材料，您可以根據用途和特性選擇最適合的鋼種。
主要用途
刮鬍刀、電動刮鬍刀、美工刀片、醫用手術刀、長刀、切割工具、脫姆遜刀、PINNACLE刀刃、其他種類刀具、刮刀、直尺、抹刀、刮板等
可提供的形狀、製造範圍
厚度： 0.030-2.0mm ※依照鋼種的不同，能製造的條件也有所差異。
寬度： 3-300mm ※需求寬度300mm以上時，請特別提出。
長度： 捲材或長度2,000mm以下
鋼種特性
您可以滾動橫軸查看
| 鋼種 | 特性 | |
|---|---|---|
| 高碳鋼 | TE-2 ［特金獨有產品］ | TE-2是以合金工具鋼SKS81為基礎改良，為本公司獨家研發鋼種。 透過調整化學成分和嚴格製程管理，提高了淬火性、碳化物細化，並增強切削性和耐磨性。適用於刮鬍刀片等高級刀具。 |
| SK95(SK4) | 這是屬碳素工具鋼。含碳量及淬火後硬度低於TE-2，但在加工性、淬火性及價格等通用性較高。適用於刀片、帶鋸、捲尺等用途。 | |
| SK85(SK5) | ||
| 熱處理不鏽鋼 | SUS420J2 | 這是一種在馬氏體不銹鋼材料中，因市場接受度高且價格合理而被廣泛使用的材料。 在本公司提供的退火處理狀態下，碳化物已完成球化，進而利於加工，且具有良好的淬火性能。 |
化學成分
您可以滾動橫軸查看
[mass%]
| 鋼種 | C | Si | Mn | P | S | Cr | Ni | Mo | Fe | 其他 |
|---|---|---|---|---|---|---|---|---|---|---|
| TE-2 | 1.20-1.30 | 0.15-0.35 | 0.35 max | 0.030 max | 0.020 max | 0.30-0.50 | 0.25 max | － | Bal. | Cu 0.25 max |
| SK95 (SK4) | 0.90-1.00 | 0.10-0.37 | 0.10-0.50 | 0.030 max | 0.030 max | 0.30 max | 0.25 max | － | Bal. | Cu 0.25 max |
| SK85 (SK5) | 0.80-0.90 | 0.10-0.39 | 0.10-0.50 | 0.030 max | 0.030 max | 0.30 max | 0.25 max | － | Bal. | Cu 0.25 max |
| SUS420J2 | 0.26-0.40 | 1.00 max | 1.00 max | 0.040 max | 0.030 max | 12.00 -14.00 | － | － | Bal. | － |
物理性質
您可以滾動橫軸查看
| 鋼種 | 密度 ［g/cm3 ］ | 比熱 ［J/(kg・K)］ | 電阻 ［μΩ・cm］ | 楊氏模量 ［GPa］ | 熱膨脹系数 ［×10-6/K］ | 導熱率 ［W/(m・K)］ |
|---|---|---|---|---|---|---|
| SK95(SK4) SK85(SK5) | 7.84 | 420 | 18 | 208 | 11 | 50.2 |
| SUS420J2 | 7.75 | 460 | 55 | 200 | 10.3 | 24.7 |
機械性能
本公司材料交貨狀態可以選擇退火或是壓延狀態，請參考以下表格選定適當材料。
(您也能指定退火和壓延之間的中間狀態材料。）
您可以滾動橫軸查看
| 鋼種 | 硬度［HV］ | ||
|---|---|---|---|
| 生材狀態 | 熱處理後（參考） | ||
| 退火處理 | 成品壓延 | 淬火回火 | |
| TE-2 | 170-210 | 280-320 | 650-850 |
| SK95(SK4) | 160-200 | 270-310 | 620-820 |
| SK85(SK5) | 150-190 | 260-300 | 600-800 |
| SUS420J2 | 160-210 | 290-350 | 450-550 |
淬火回火
將材料淬火至最合適狀態後，請依照產品所需的性能進行回火後再使用。
回火溫度與硬度的關係如下圖所示，但根據產品尺寸和所需特性不同，請進行測試後再決定最適條件。

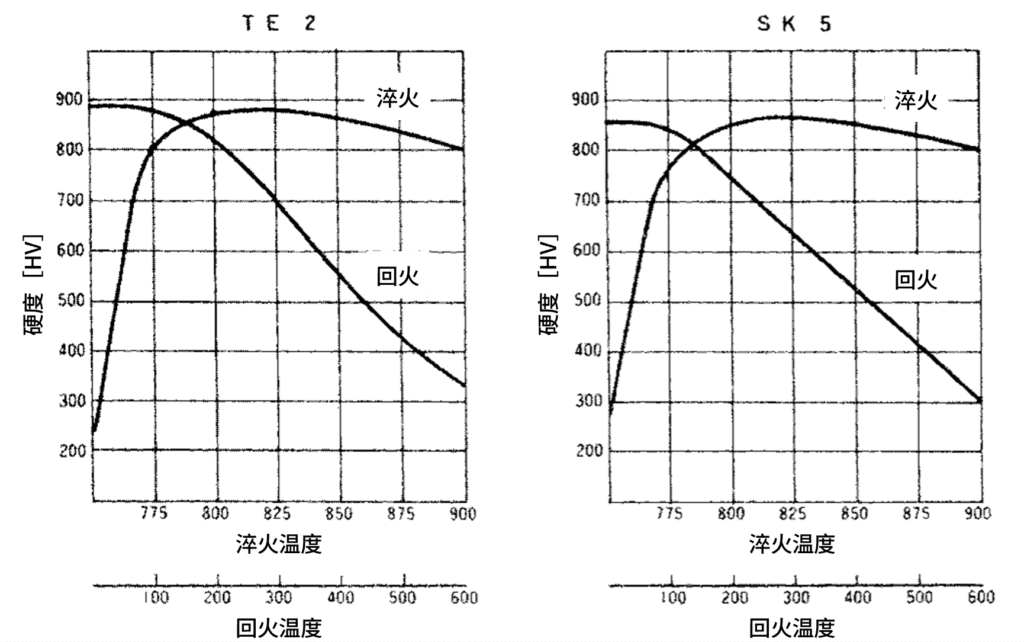

圖 TE2與SK85(SK5)的淬火–回火曲線

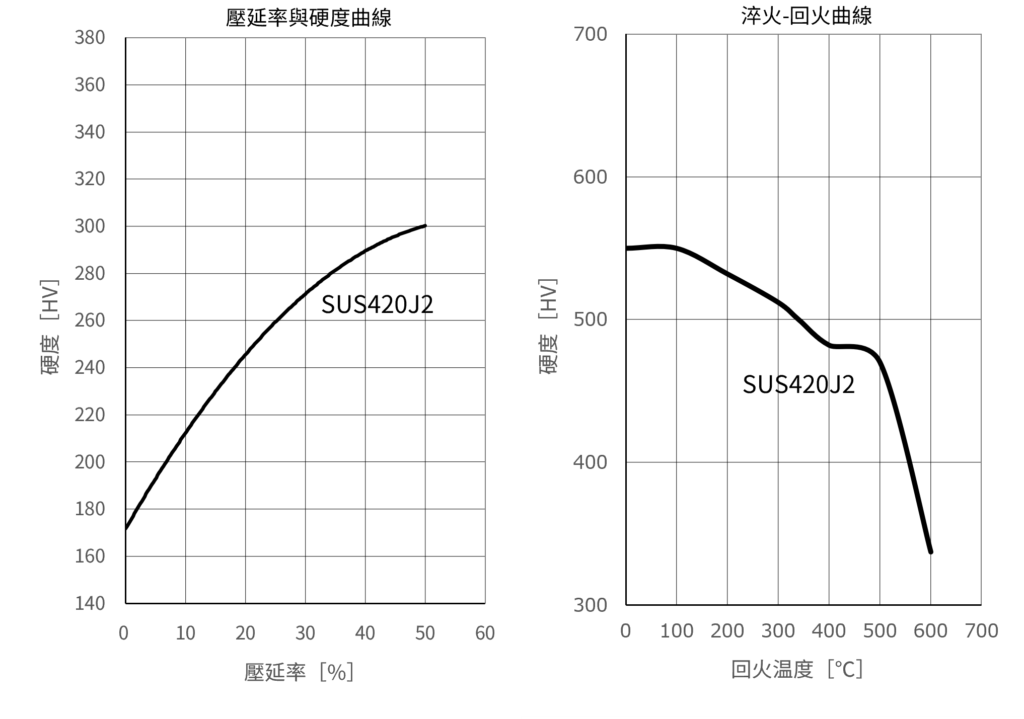

圖 壓延率與硬度曲線
TOKKIN的優勢
- 淬火性提升
控制碳化物的粒徑，使淬火過程能更均勻硬化以提升性能。 - 減輕熱處理爐子負荷
降低爐溫或縮短加熱時間，有助於減輕熱處理爐負荷，同時達成所需要的硬化效果，提升生產效率與設備壽命。 - 提高刀刃加工性
由於採接單生產方式，可以客製化將硬度調整到最適合刀刃加工的狀態。歡迎提出您的需求。 - 少量對應
視產品規格而定，基本最小訂購量為100公斤起。
